Laporan Akhir Modul 1 (Percobaan 1)

[Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Simulasi

6. Analisa

7. Link Download

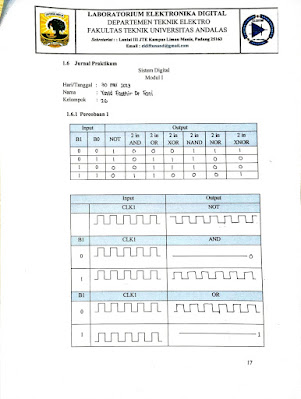

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Module D' Lorenzo, yang terdiri dari

• Panel DL 2203D
• Panel DL 2203C
• Panel DL 2203S

•     Jumper

3. Rangkaian Simulasi [Kembali]

Rangkaian Percobaan

Rangkaian Simulasi Proteus

4. Prinsip Kerja Rangkaian [Kembali]

  Prinsip kerja dari setiap gerbang logika :



1. Gerbang NOT

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya.

2. Gerbang AND

Gerbang AND akan menghasilkan output (keluaran) logika 1 bila semua variabel input (masukan) bernilai logika 1 sebalikanya apabila salah satu inputnya 0 maka outpunya 0.

3. Gerbang OR

Gerbang OR atau disebut juga "OR GATE" adalah jenis gerbang logika yang memiliki dua input (Masukan) dan satu output (keluaran). simbol yang menandakan operasi gerbang logika OR adalah tanda tambah (+) , contohnya seperti Z = X + Y. Gerbang ORakan menghasilkan output (keluaran) logika 0 bila semua variabel input (masukan) bernilai logika 0 sebalikanya gerbang OR akan menghasilkan keluaran logika 1 bila salah satu masukannya bernilai logika 1

4. Gerbang XOR

Gerbang XOR merupakan gerbang yang dapat disusun dari gerbang logika : AND, OR, dan NOT, menggunakan prinspi kerja ganjil genap yang mana jika hatil penjumlahan kedua input adalah bilangan genap maka output dihasilkan akan berlogika 0, sedangkan jika penjumlahan kedua inputnya menghaslkan bilangan ganjil maka output yang dihasilkan akan berlogika 1.

5. Gerbang NAND

Gerbang NAND atau disebut juga "NAND GATE" adalah jenis gerbang logika kombinasi yang memiliki dua input (Masukan) dan satu output (keluaran). Pada dasarnya gerbang NAND merupakan pengembangan atau kombinasi dari gerbang AND dan gerbang NOT "NAND = NOT AND".Gerbang NAND akan menghasilkan output logika 0 bila semua inputnya memiliki logika 1

6. Gerbang NOR

Gerbang NOR merupakan gerbang OR yang diinverter.Gerbang NOR ini adalah gabungan dari gerbang OR dan gerbang NOT. Sehingga output yang dihasilkan dari gerbang NOR ini adalah kebalikan dari gerbang OR.

7. Gerbang X-NOR

Gerbang X-NOR merupakan kombinasi dari gerbang X-OR dan gerbang NOT.

 Dalam eksperimen ini, kita mengamati keluaran dari setiap gerbang logika ketika input B1 dan B0 diberikan nilai 1 atau 0.

Ketika kedua input B0 dan B1 terhubung ke ground dan memiliki nilai 0, kita dapat mengamati bahwa:

Gerbang Logika NOT menghasilkan nilai 1 karena gerbang ini berfungsi sebagai inversi, yang berarti jika input bernilai 0, maka outputnya bernilai 1.

Gerbang Logika AND menghasilkan nilai 0 karena operasi perkaliannya memerlukan kedua input bernilai 1 untuk menghasilkan output 1. Pada kondisi ini, kedua input bernilai 0 sehingga outputnya menjadi 0.

Gerbang Logika OR menghasilkan nilai 0 karena operasinya akan menghasilkan output 1 jika salah satu atau kedua input bernilai 1. Namun, dalam kasus ini, kedua inputnya bernilai 0 sehingga outputnya menjadi 0.

Gerbang Logika XOR menghasilkan nilai 0 karena operasinya menghasilkan output 1 hanya jika salah satu dari kedua input bernilai 1, namun dalam kondisi ini kedua input bernilai 0.

Gerbang Logika NAND menghasilkan nilai 1 karena operasinya merupakan hasil negasi dari gerbang Logika AND. Jika output Logika AND adalah 0, maka output Logika NAND akan menjadi 1.

Gerbang Logika NOR menghasilkan nilai 1 karena operasinya merupakan hasil negasi dari gerbang Logika OR. Jika output Logika OR adalah 0, maka output Logika NOR akan menjadi 1.

Gerbang Logika XNOR menghasilkan nilai 1 karena operasinya merupakan hasil negasi dari gerbang Logika XOR. Jika output Logika XOR adalah 0, maka output Logika XNOR akan menjadi 1.

Ketika B0 bernilai 0 dan B1 bernilai 1, kita dapat mengamati bahwa setiap gerbang logika menghasilkan keluaran sesuai dengan tabel kebenaran yang telah ditentukan. Hal yang sama berlaku ketika B0 bernilai 1 dan B1 bernilai 0. Pada kondisi di mana B0 dan B1 keduanya bernilai 1, setiap gerbang logika juga menghasilkan keluaran sesuai dengan tabel kebenaran yang telah ditentukan.

5. Video Simulasi [Kembali]

6. Analisa [Kembali]



Soal Analisa Percobaan 1: Jelaskan prinsip kerja rangkaian dalam gerbang AND, NAND, NOR

gerbang AND

rangkaian dalam diatas keseluruhan menggambarkan konsep perkalian secara matematis, untuk prinsip kerja rangkaian dalamnya ini kita akan memakai kondisi S1 dan S2 aktif sehingga arus akan mengalir ke R1, D1, dan D2. namun karena D1 dan D2 mengalami reverse bias maka arus tidak bisa lewat dan arus akan mengalir ke LED yang berarti output yang didapat berlogika 1

gerbang NAND

rangkaian dalam dari keseluruhan sama seperti gerbang AND hanya saat dibalikan karna adanya gerbang NOT diakhir rangkaian. Untuk prinsip kerjanya kita akan memakai kondisi S1 dan S2 mati, maka arus akan mengalir melewati R1 dan kemudian bercabang ke D1, D2 dan transistor, karna D2 dan D1 tadi terhubung ke ground maka akan memiliki hambatan yang lebih kecil daripada transistor sehingga transistor tidak aktif, karena transistor tidak aktif maka arus yang mengalir pada R2 akan mengalir ke LED yang menandakan outputnya berlogika 1

gerbang NOR

rangkaian dalam dari keseluruhan menggambarkan konsep penjumlahan namun outputnya dibalikan karena ada gerbang NOT, untuk prinsip kerjanya kita akan memakai kondisi S1 fdan S2 aktif sehingga akan mengaktifkan D1 dan D2 sehingga keduanya bersifat forward bias, kemudian arus akan mengalir ke R1 dan berlanjut ke transistor, karena transistor disini aktif dan memiliki hambatan yang lebih kecil daripada LED makan arus dari R2 akan mengalir menuju ground melewati transistor dan LED dalam keadaan mati yang mana menandakan outputnya berlogika 0

7. Link Download [Kembali]



• Download Rangkaian Simulasi klik disini
• Download video simulasi Klik disini
• Download HTML Klik Disini
• Download datasheet multivibrator Klik Disini
• Download datasheet resistor Klik Disini
• Download datasheet kapasitor Klik Disini
• Download datasheet potensiometer Klik Disini
• Data sheet LED Klik Disini
• Data sheet switch Klik Disini
• Data sheet Klik Disini
• Data sheet dioda Klik Disini
